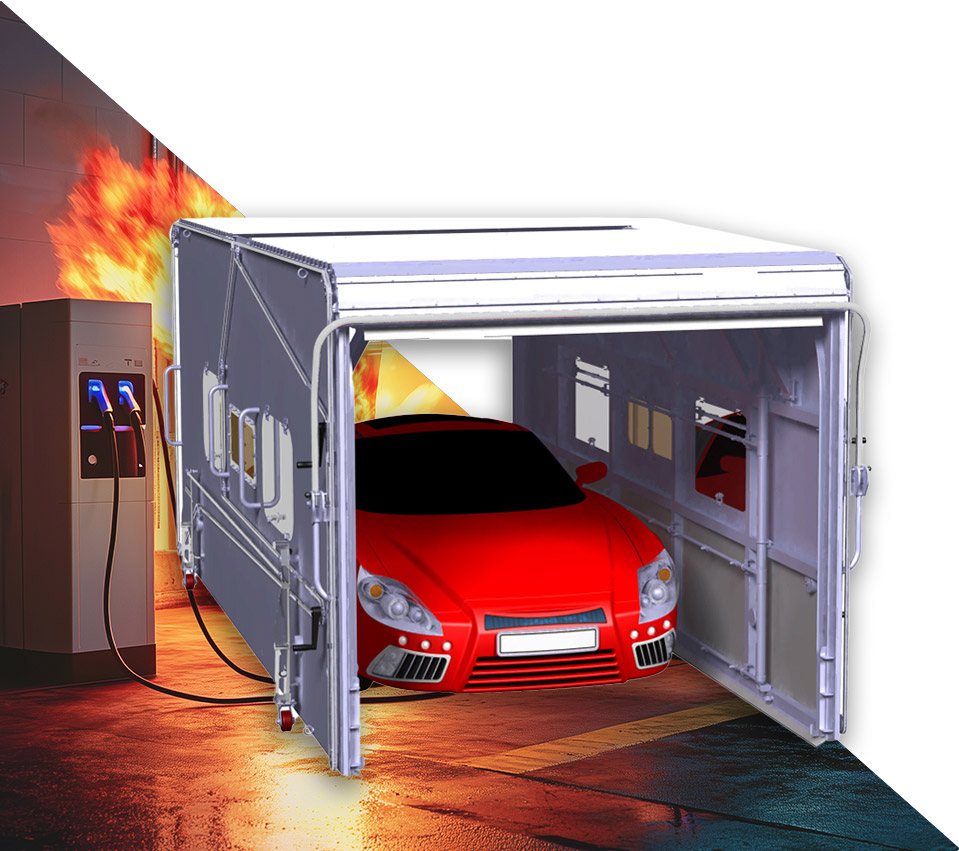

자동차 화재 진압장비

모델명: FSE-MD (Fire suppression equipment-Move Dual)

모델명

FSE-MD

Fire suppression equipment-Move Dual

가두고

Lock up

뿌리고

Spraying water

담근다

Soak it in water

모델명

FSE-MD

Fire suppression equipment-Move Dual

가두고

Lock up

뿌리고

Spraying water

담근다

Soak it in water

CONCEPT POINT

단순하지만 확실하다!

가둔다

뿌린다

담근다

  • Step 1

    우선적으로
    화재 확산 방지

  • Step 2

    차량 화재 진압

  • Step 3

    배터리 냉각진화

CONCEPT POINT

단순하지만 확실하다!

가둔다

뿌린다

담근다

  • Step 1

    우선적으로
    화재 확산 방지

  • Step 2

    차량 화재 진압

  • Step 3

    배터리 냉각진화

차별성(효 · 경 · 활 · 최 · 다)

DIFFERENT POINT

일반 자동차
화재에도 사용

  • 자동차 화재는 전기차 포함 하루 평균 13건
  • 실내주차장은 일반 자동차 화재에도 큰 피해
  • 이동식 진압장비로 조기 진화, 피해 최소화

경쟁력 비교

COMPARISON POINT

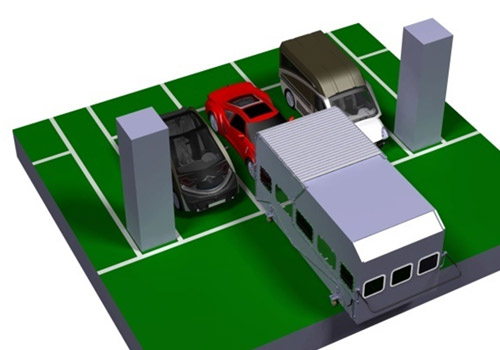

화재진압장비 이동형 듀얼 도어(FSE-MD)형은
화재 확산억제는 물론 완전진화가 가능하면서 독보적 가격 경쟁을 가추고 있다.

제조사 형식 완전진화 확산억제
(보조수단)		 설치공사 장비 가격 주차장 층당
장비 가격		 기준
(100대/층)
이동식 수조 공간 협소로 사용 X 없음 350만원 350만원
질식소화포 X O 없음 500만원 500만원 화염으로
일반인 X
D 수동식 ?
(검증필요)		 X 필요
(설치 복잡)		 1,000만원 수준 10억원
(차량 1대당 1대)
고정식 2,000만원 수준 20억원
(차량 1대당 1대)
레일식 3,000만원 수준 6~10억원
(차량 3~5대당 1대)
S 고정식 O O 필요
(설치 복잡)		 미공개
(고가 예상)		 30억원
(차량 1대당 1대)		 추정 가격
매립식 40억원
(차량 1대당 1대)
레일식 10~17억원
(차량 3~5대당 1대)
(주)세이프
FSE-MD		 이동식 Good Good 필요없음
(설치비 No!)		 2,940만원 2,940만원
(주차장 층당 1대)

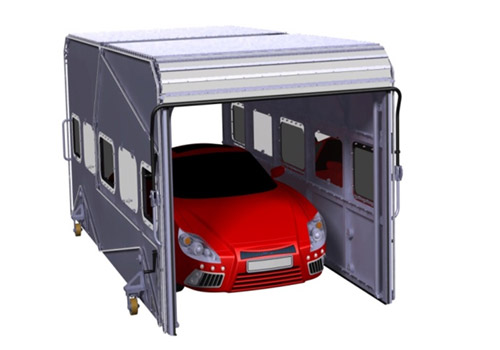

제품디자인

PRODUCT
DESIGN

제품디자인

설계자료

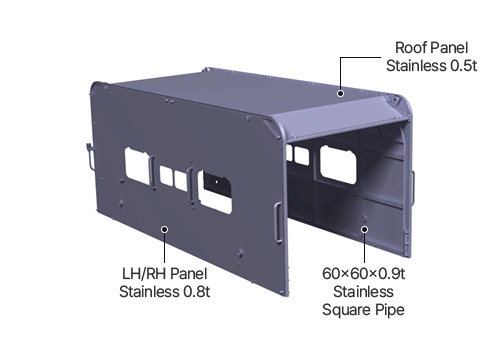

  • Frame: 60x60x0.9t Stainless Square Pipe
  • Panel: Stainless 0.5t(Roof) and 0.8t(LH/RH)
  • Frame-LH: 183kg
  • Frame-RH: 183kg
  • Frame-Roof: 158kg
  • SUS304 Density: 7.93

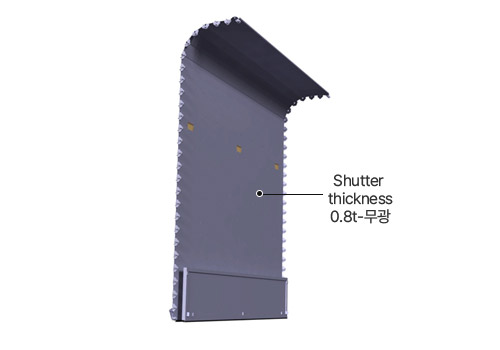

  • Low: 2.0t 5.6kg
  • Middle: 0.8t 2.3kg x24 = 55.2kg
  • Middle-W: 0.8t 3.3kg
  • Top: 0.8t 2.0kg
  • Gate: 10.5kg
  • 세라믹유리: 115x67x4t

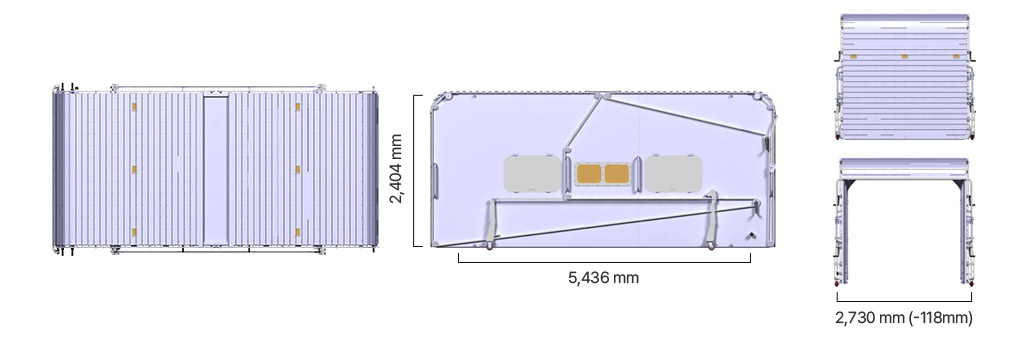

제품디자인

설계자료
(치수)
